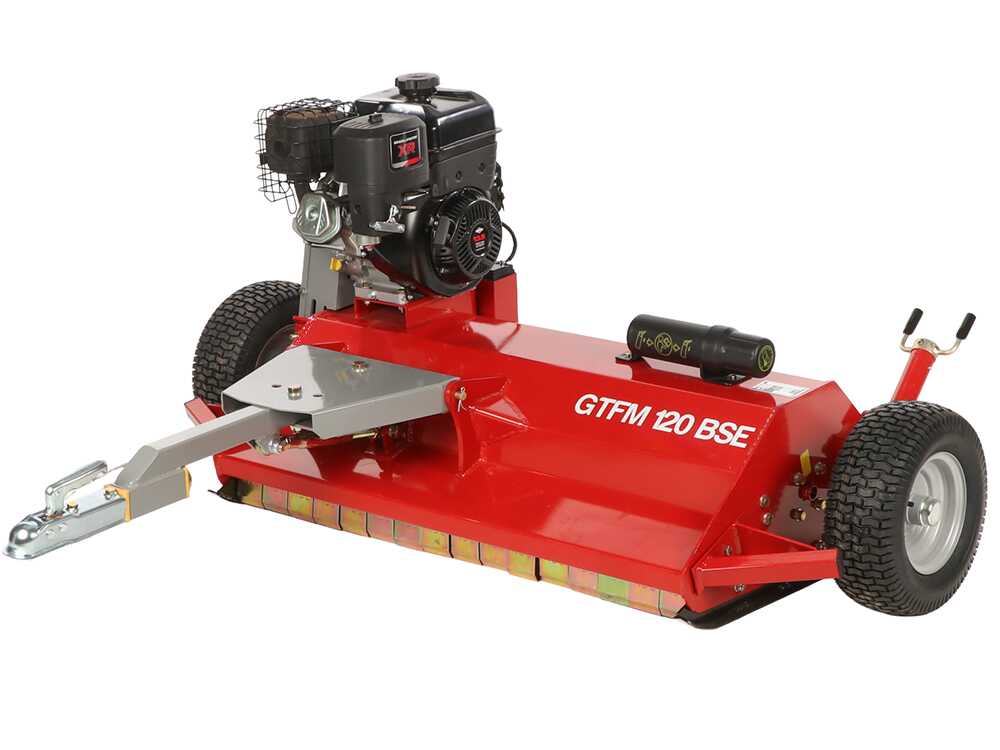

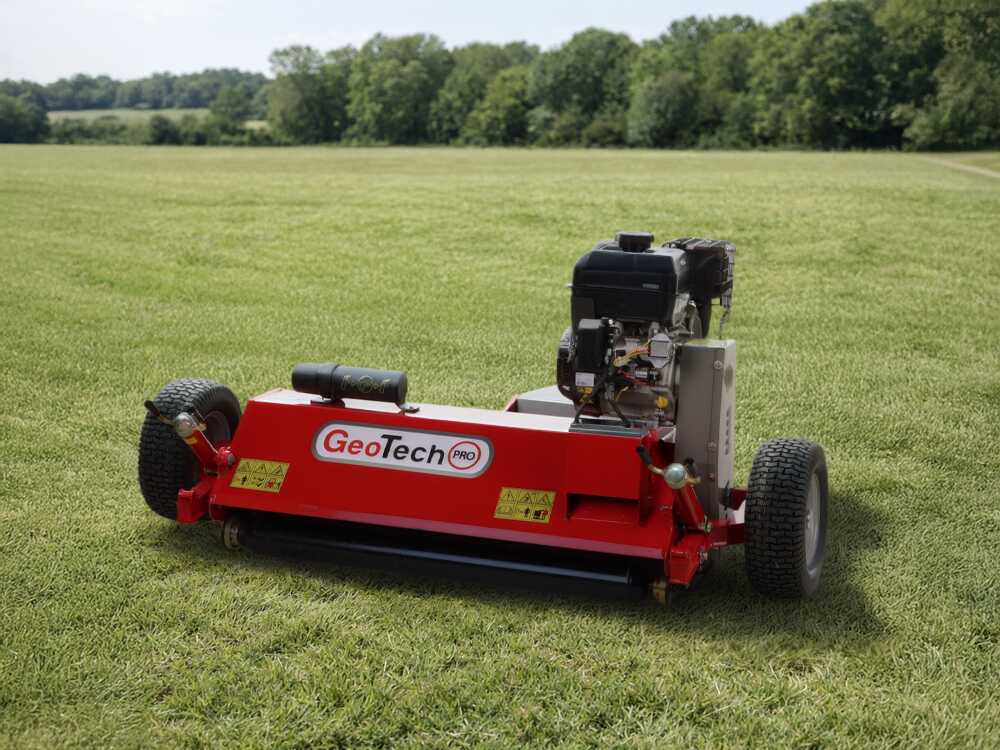

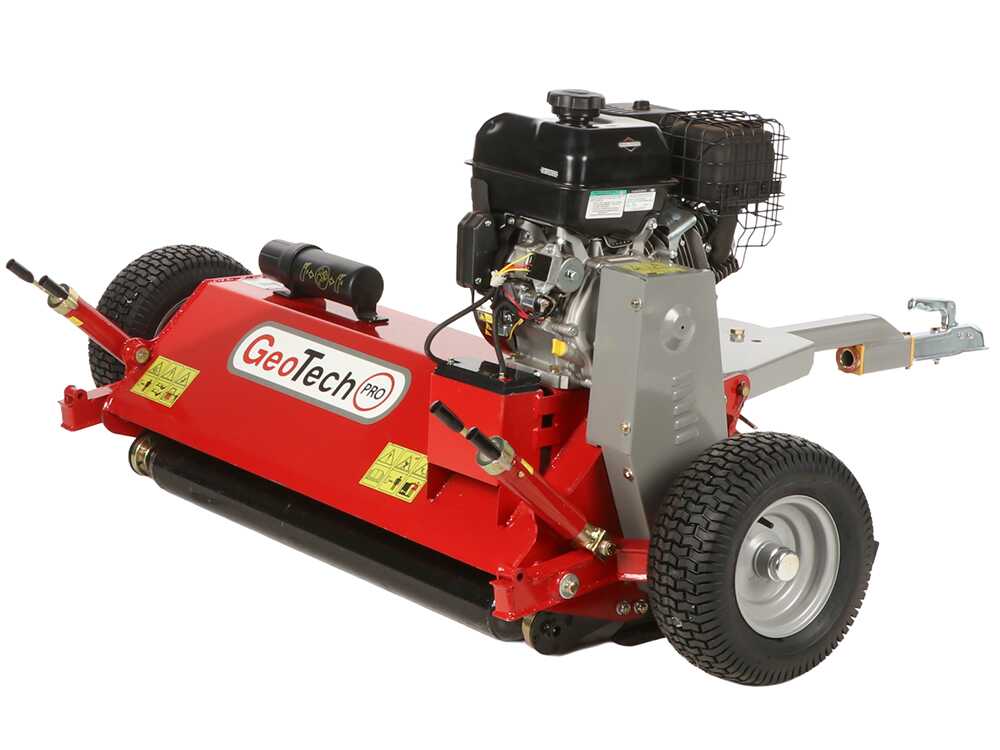

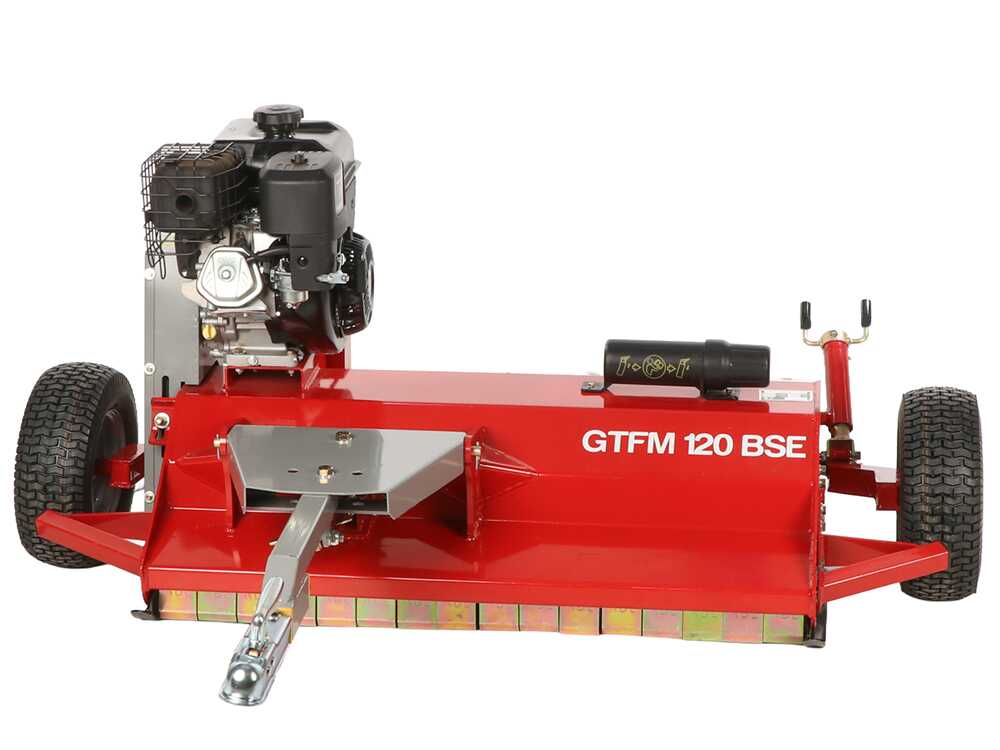

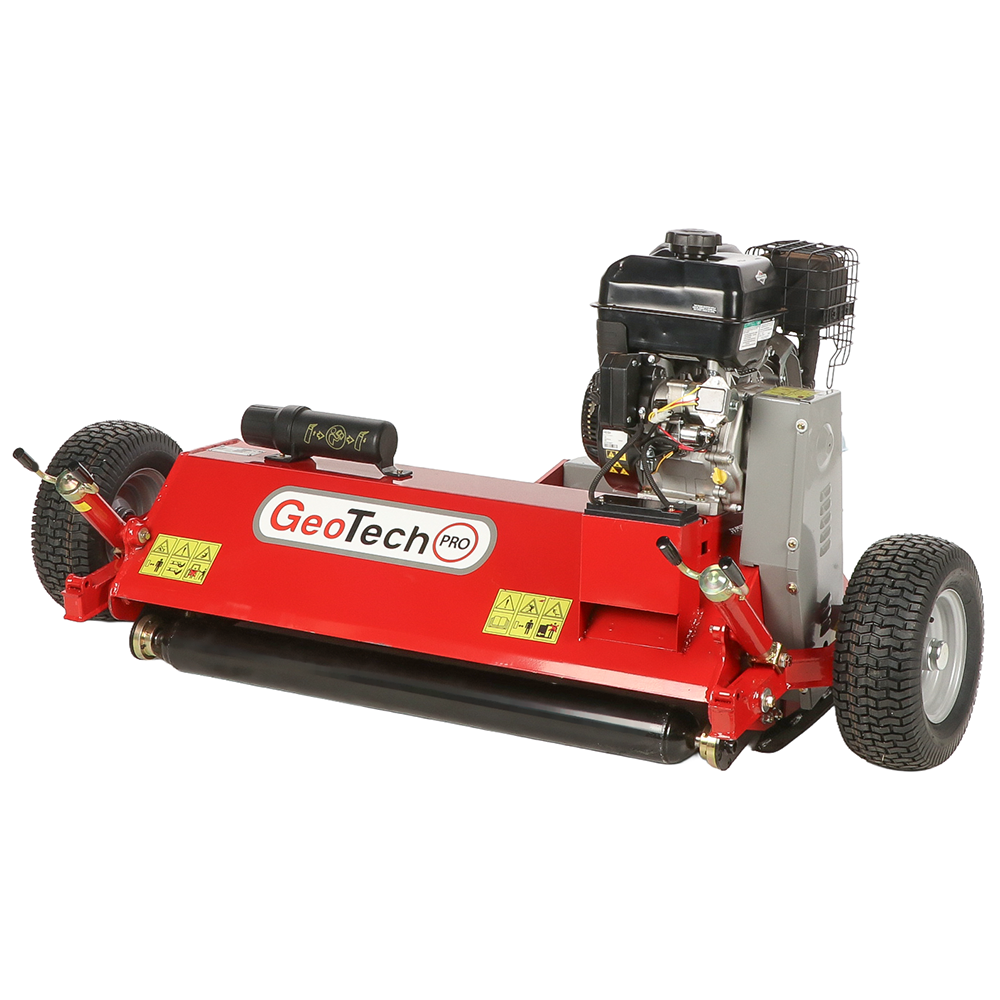

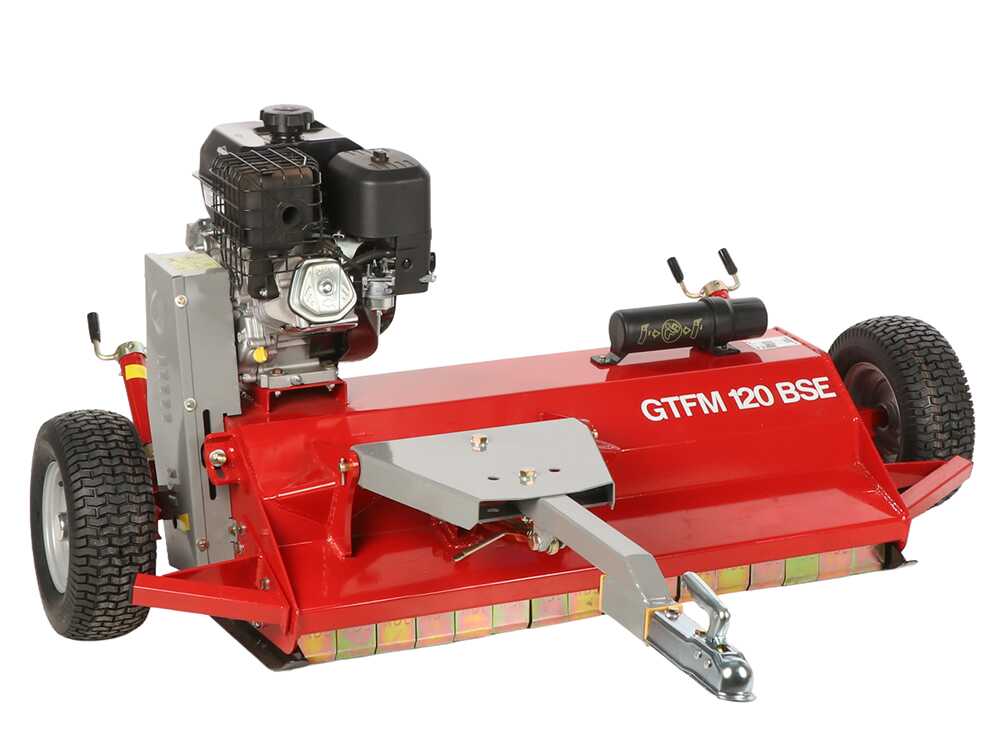

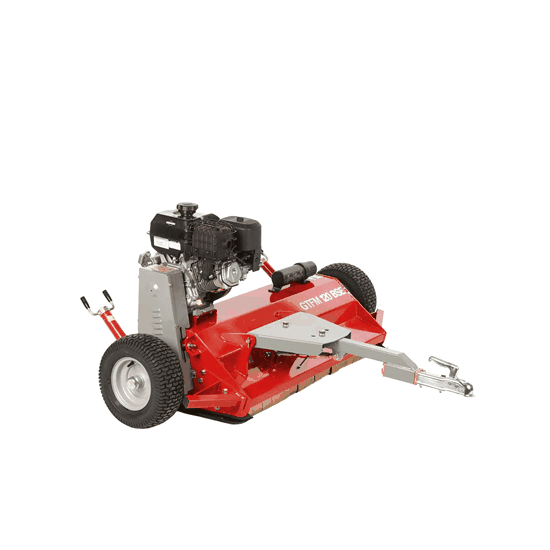

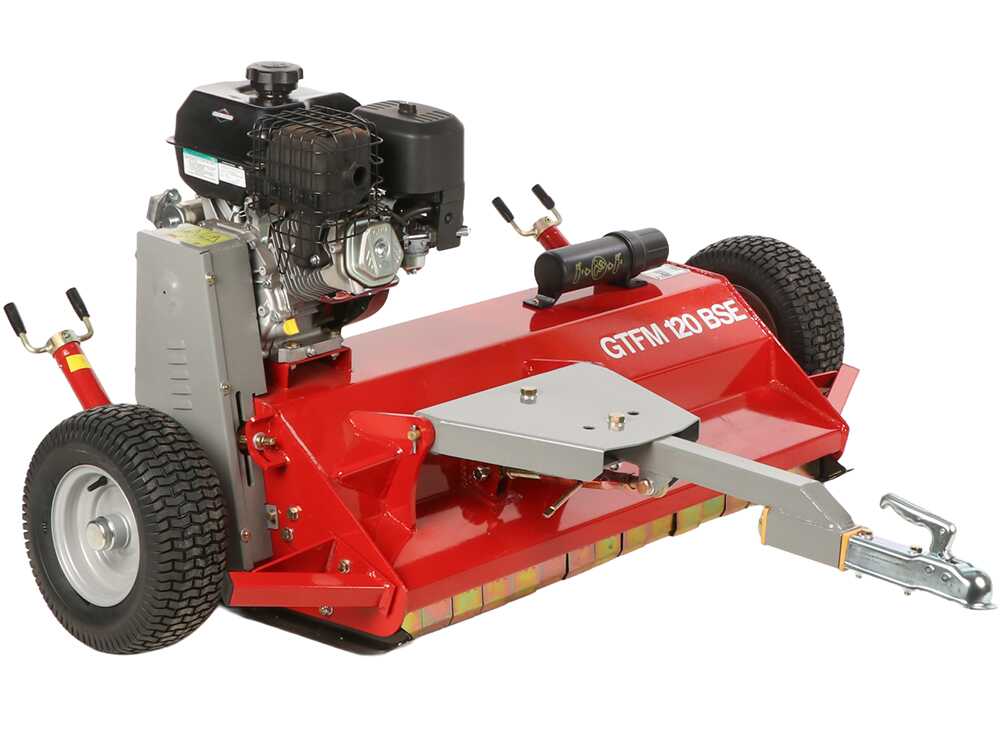

GeoTech Pro GTFM 120 BSE – Tondeuse débroussailleuse pour quad – B&S XR2100

La tondeuse débroussailleuse pour quad série GTFM est équipée d’un puissant moteur thermique et a été conçu pour être tractée par quads ou autoportées.

C’est une excellente solution pour ceux qui ne possèdent pas un tracteur et ont besoin d’un appareil pouvant effectuer une opération de broyage puissante et fiable.

La tondeuse débroussailleuse possède une structure robuste et peut être utilisée pour le broyage de sarments légers, herbe et petits arbustes.

Elle est équipée d’une tête d’attelage à crochet pour permettre de le tracter aussi bien par quad que par tondeuse autoportée dotée d’attaches.

DONNÉES TECHNIQUES (en résumé) :

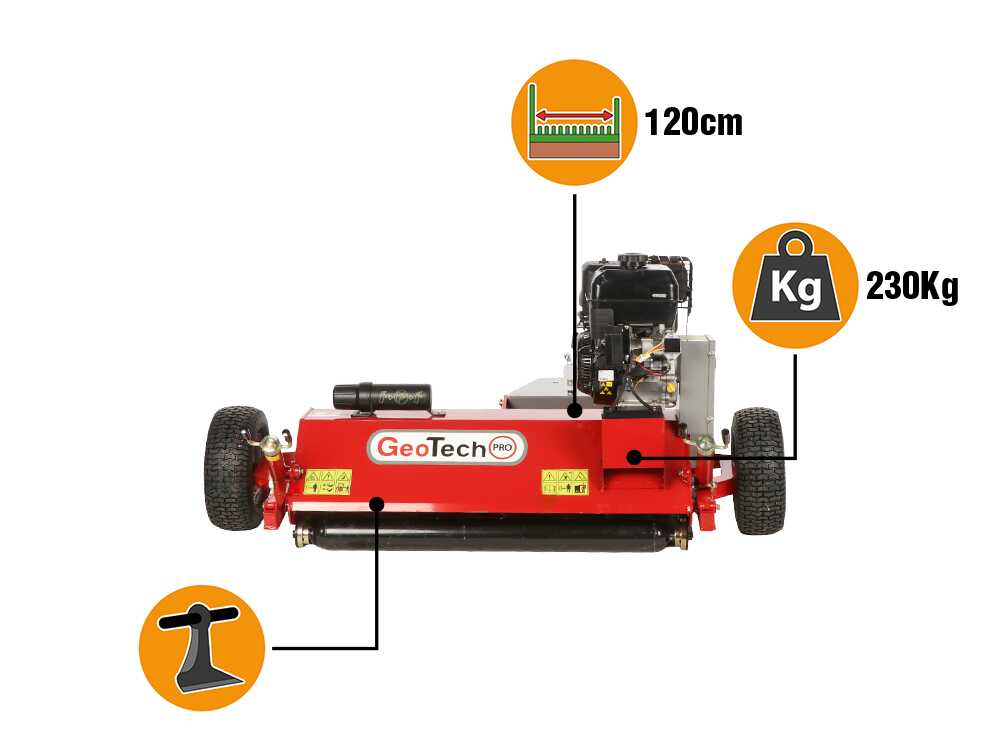

• Largeur de travail effective : 120 cm
• Largeur d’envergure effective : 180 cm

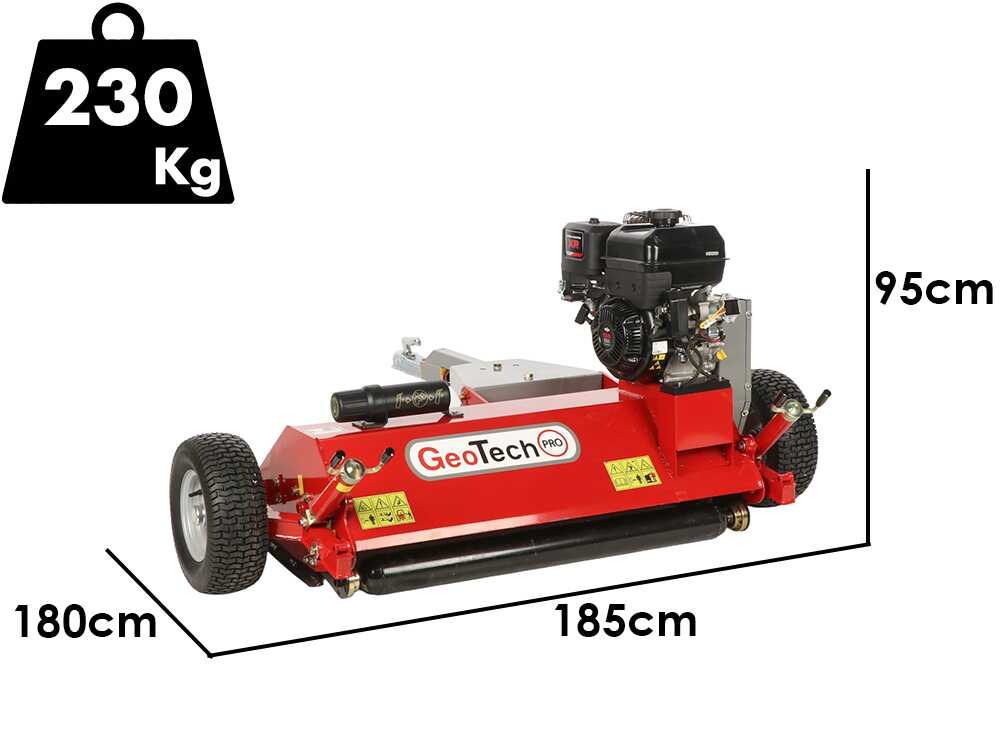

• Poids : 230 kg
• Moteur Briggs & Stratton XR2100 de 420 cm³ avec démarrage électrique
• Conseillée pour quads et tondeuses autoportées
• Crochet d’attelage pour dispositif de traction
• Transmission par courroie

ÉQUIPEMENT DE SÉRIE (en résumé) :

• fonctionnant à marteaux
• rouleau stabilisateur arrière
• Roues pneumatiques 16 x 6.50-8

HAUTEUR DE TRAVAIL BIEN RÉGLÉE (7 – 8 cm de hauteur)

La hauteur du dispositif d’attelage de traction arrière installé sur les quads peut varier, pour cela il est nécessaire de bien s’assurer que l’appareil soit en position de travail suffisamment élevée par rapport au sol. Il faut vraiment éviter que les petits marteaux de coupe touchent ou entrent en contact direct avec le terrain.

La hauteur correcte qu’il faut maintenir à partir du sol pour travailler avec les marteaux est de minimum 7-8 cm.

IMPORTANT: en cas de chocs fréquents des marteaux sur le sol, cela peut comporter une usure excessive des courroies de transmission latérales ou même une surchauffe ou combustion avec, pour conséquence, des dégâts à la fois sur les courroies et sur la machine.
Nous conseillons de porter une attention particulière à ces circonstances qui comportent un « effort excessif du produit » car le bruit qui caractérise la surchauffe émis par la machine, pourrait éventuellement ne pas être détecté par l’opérateur assis au poste de conduite du quad, lui-même assez bruyant.

VITESSE DE PROGRESSION:

une erreur qui est souvent commise lors de l’utilisation de ce produit est la vitesse d’usage, car le quad peut effectivement induire à l’erreur étant donné sa capacité à atteindre des vitesses plutôt élevées en un rien de temps.
Et lors de l’utilisation la tondeuse débroussailleuse thermique pour quad va être utilisée aux même vitesses que les tondobroyeurs qui s’appliquent par exemple aux tracteurs ou bien celles plus petites thermiques qui sont tractées manuellement par l’opérateur.

Vitesse: de 1 km/h jusqu’à max 4 km/h

En cas d’herbe très haute particulièrement élevée nous conseillons de ne pas dépasser la vitesse de 1 / 1,5 km/h

En cas d’herbe coupée fréquemment et pas trop haute nous conseillons en revanche une vitesse plus proche de 4 km/h

ATTENTION: en cas de travail effectué avec une vitesse plus élevée que de raison, cela peut comporter une usure excessive des courroies de transmission latérale ou même leur surchauffe ou combustion avec dommages des courroies et au produit.

Nous conseillons de faire très attention à ces circonstances d’effort excessif du produit car le bruit qui caractérise la surchauffe émis par la machine, pourrait éventuellement ne pas être détecté par l’opérateur assis au poste de conduite du quad, lui-même assez bruyant

La tondeuse débroussailleuse dispose d’un puissant Briggs&Stratton XR2100 4 temps refroidi par ventilation de 420 cm³, avec soupapes en têtes et cylindre en aluminium.

Caractéristiques :

Le moteur de cette débroussailleuse est muni également du démarrage électrique. Ce système est pourvu de batterie.

Détail des clés de démarrage.

ATTENTION

Le moteur est livré FOURNI SANS HUILE.
Avant de démarrer, il est nécessaire de lire attentivement le manuel d’instructions.

Puissance Nominale : 13.5 CV

Aussi appelée Puissance « installée », elle correspond à l’ancienne norme d’appellation de la puissance qui était utilisée jusqu’à quelques années en arrière par tous les producteurs plus célèbres des moteurs et qui correspond à une réelle puissance exprimée sur l’organe de coupe en phase de travail.

* Cette donnée est encore l’une des plus diffusée et publicisée sur les principales plateformes de vente, même elle est souvent majorée par rapport aux données réelles.

Puissance Effective : 12.06 CV
Il s’agit de la puissance réelle transmise à l’arbre moteur. Elle correspond à la puissance indiquée comme officielle dans le manuel d’instructions ou sur les données techniques du producteur du moteur.

* C’est une donnée qui peut varier pour un même modèle de moteur par rapport au régime de rotation que le producteur de la machine a décidé d’appliquer directement au moteur.

Nombre de marteaux montés en série : 28

Ces marteaux sont montés sur un boulon robuste en acier trempé de diamètre 11 mm.

Gros plan sur les marteaux de coupe, montés sur le rouleau rotatif. Ceux-ci permettent d’obtenir une coupe bonne dans les jardins, les pelouses et les zones urbaines.

Il broie finement l’herbe et les sarments, tout en roulant le gazon. Grâce au nombre élevé de tours du rotor et au nombre important de marteaux (marteaux), il réduit l’effet de vague du gazon et effectue un excellent broyage.

Support latéral avec roulement de fixation interne du rotor à marteaux.

Détail de l’ancrage externe du rotor avec cavité centrale pour graisseur.

Détail du support latéral avec coussinet de fixation interne du rotor à marteaux.

Grâce aux marteaux on obtient une bonne coupe dans les jardins, gazons et zones urbaines. Le broyeur s’accroche à l’arrière sur l’attelage 3 points du tracteur.

Détail de l’attache disposée sur la partie d’attelage.

Trasmissione latérale à courroie:

– Détail du carter de protection des courroies latérales avec graisseur latéral côté transmission, placé sur une partie facilement accessible par le biais du compartiment dédié.

Rouleau arrière d’appui réglable en hauteur fourni de série.

La hauteur de coupe est réglable à l’aide de manettes spéciales qui soulèvent et abaissent les roues et, par conséquent, le rouleau de coupe :

Exemple 1

Exemple 2

Exemple 3

Exemple 4

Détail du roulement de fixation du rouleau.

Détail du support du rouleau, avec trous de positionnement pour le réglage en hauteur. Il est réglable en hauteur avec 6 positions différentes.

Glissières latérales d’appui de série, également réglables.

Détail du cylindre étanche porte-accessoires placé sur la partie supérieure de la machine.

Larges roues pneumatiques qui permettent une progression simple sur tous types de terrains

Détail de l’ajustement de l’attelage au dispositif de traction.

La tondeuse débroussailleuse monte les roues sur deux positions selon les exigences (Ex. pour élargir ou rétrécir la la largeur de travail).
