Description

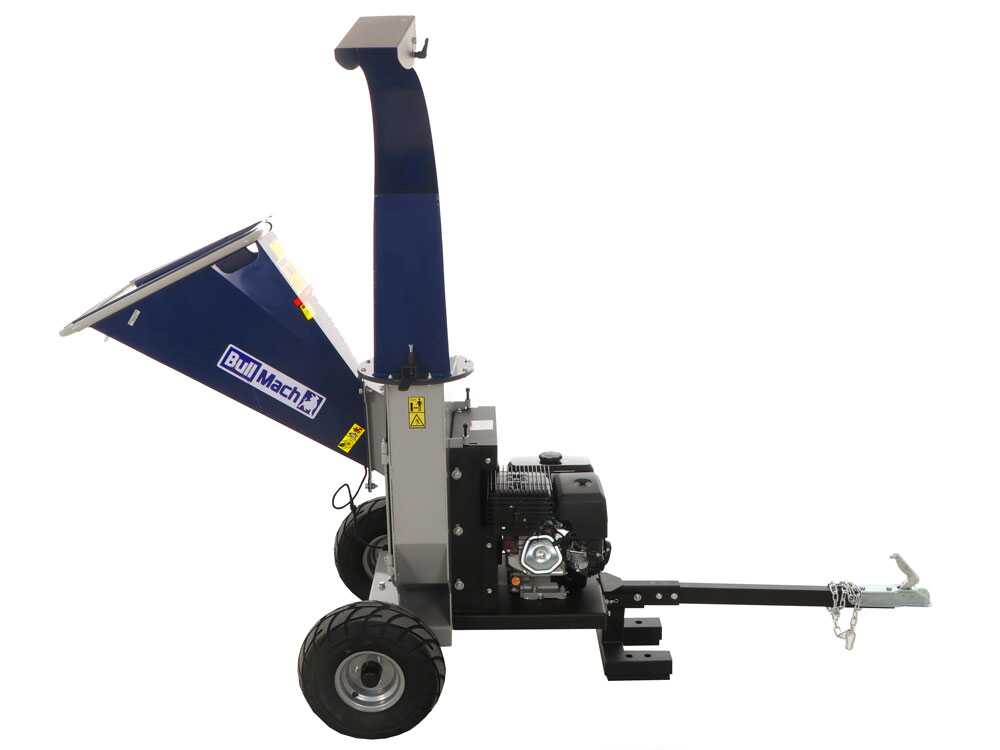

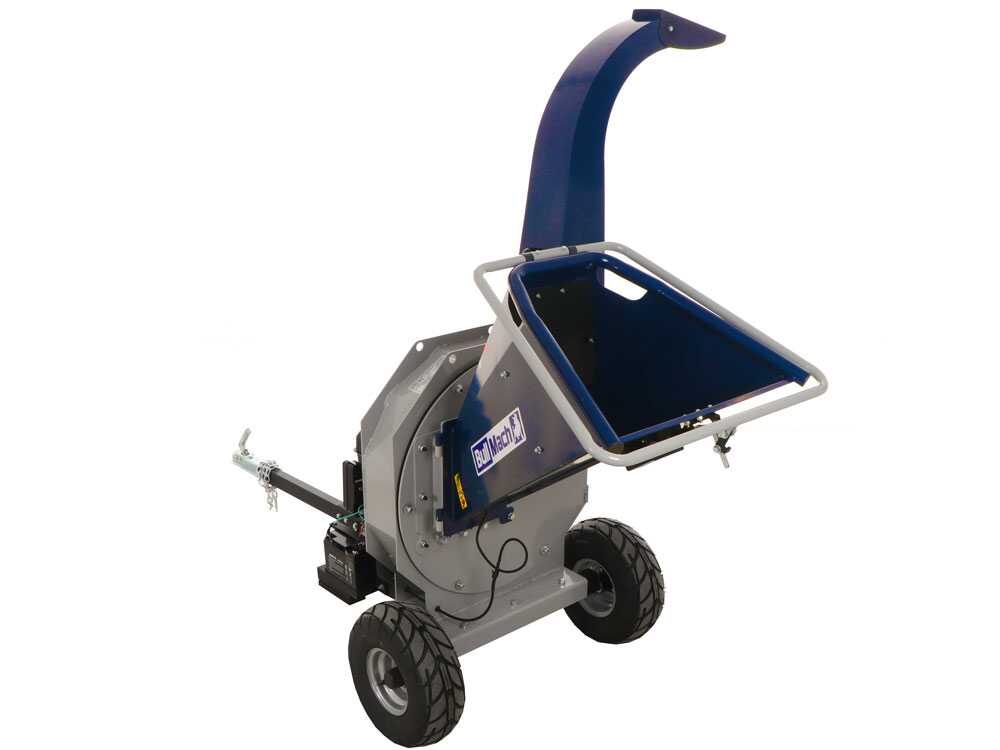

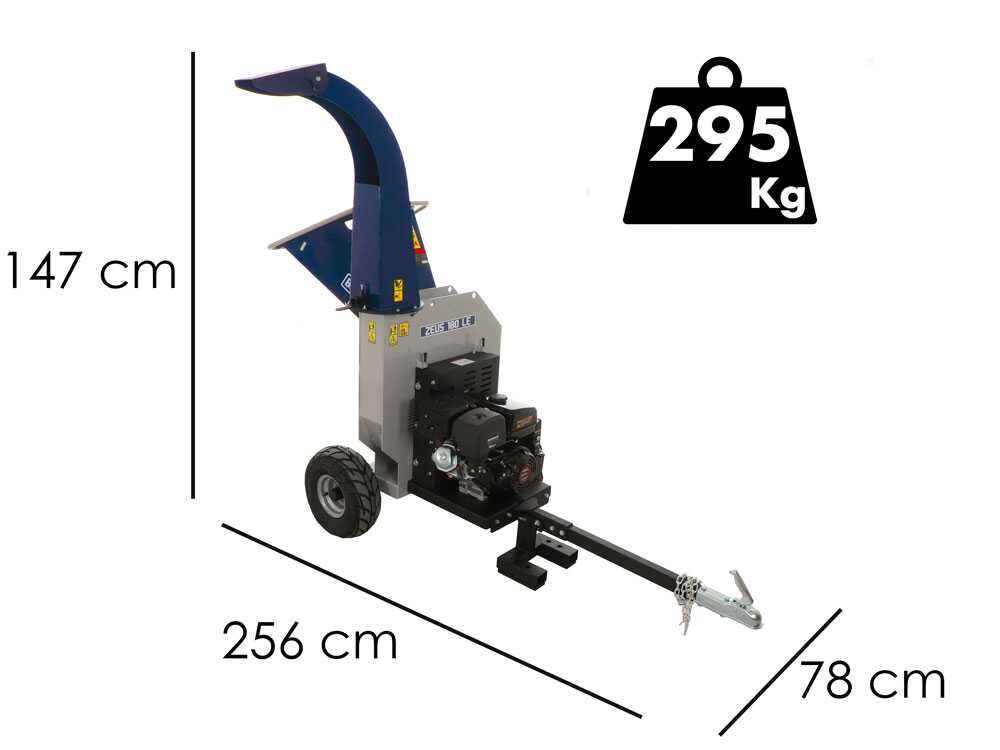

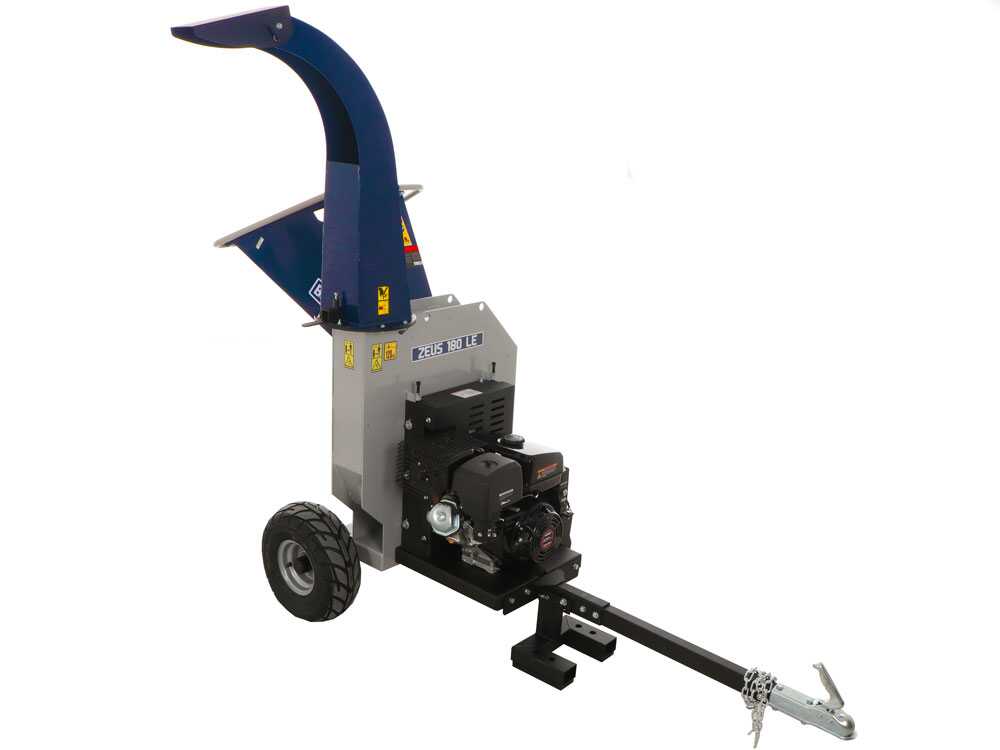

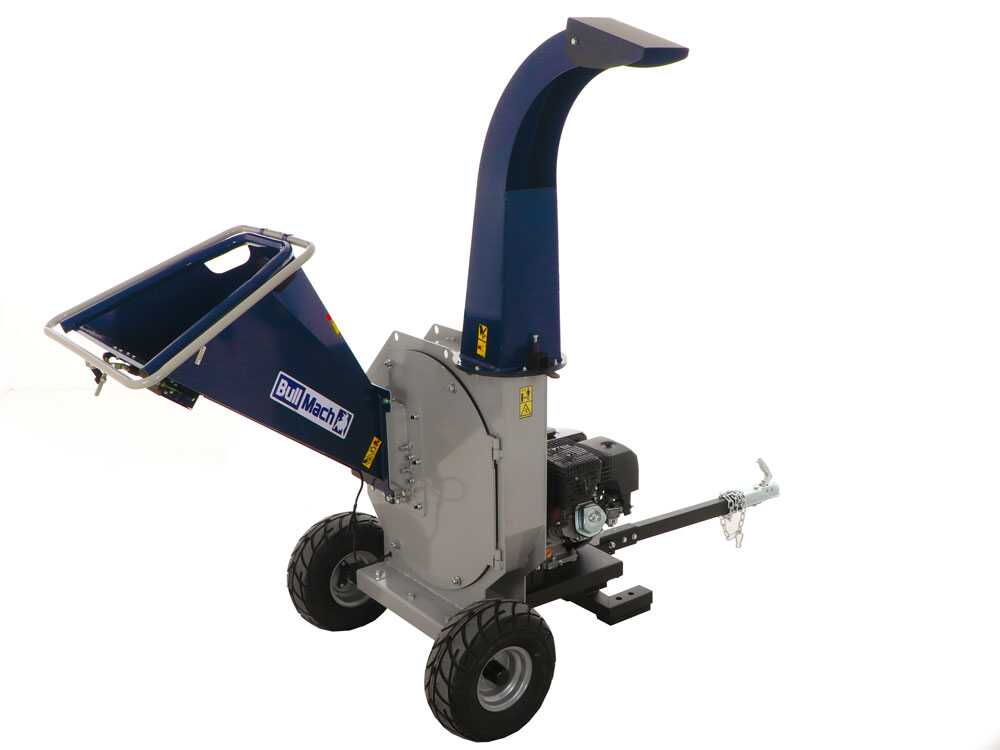

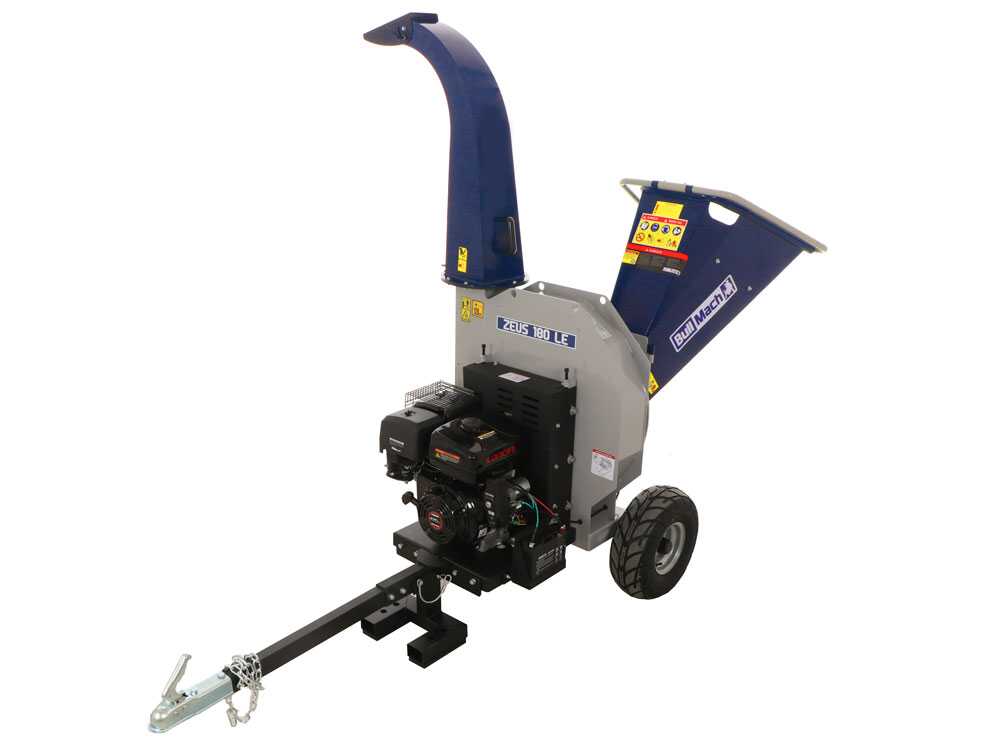

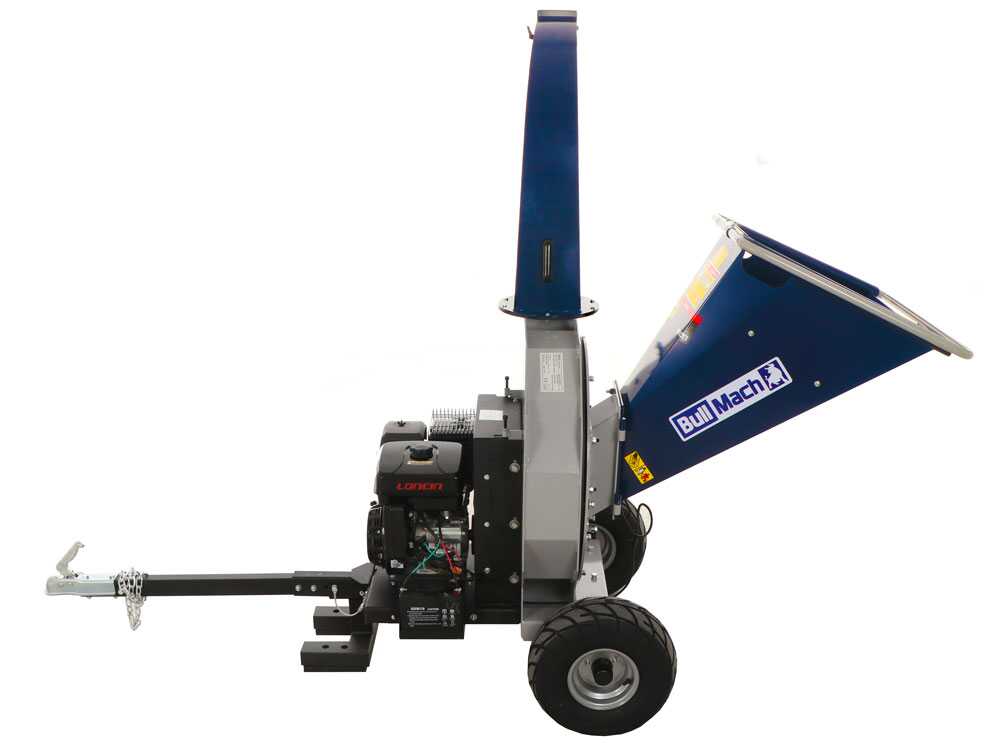

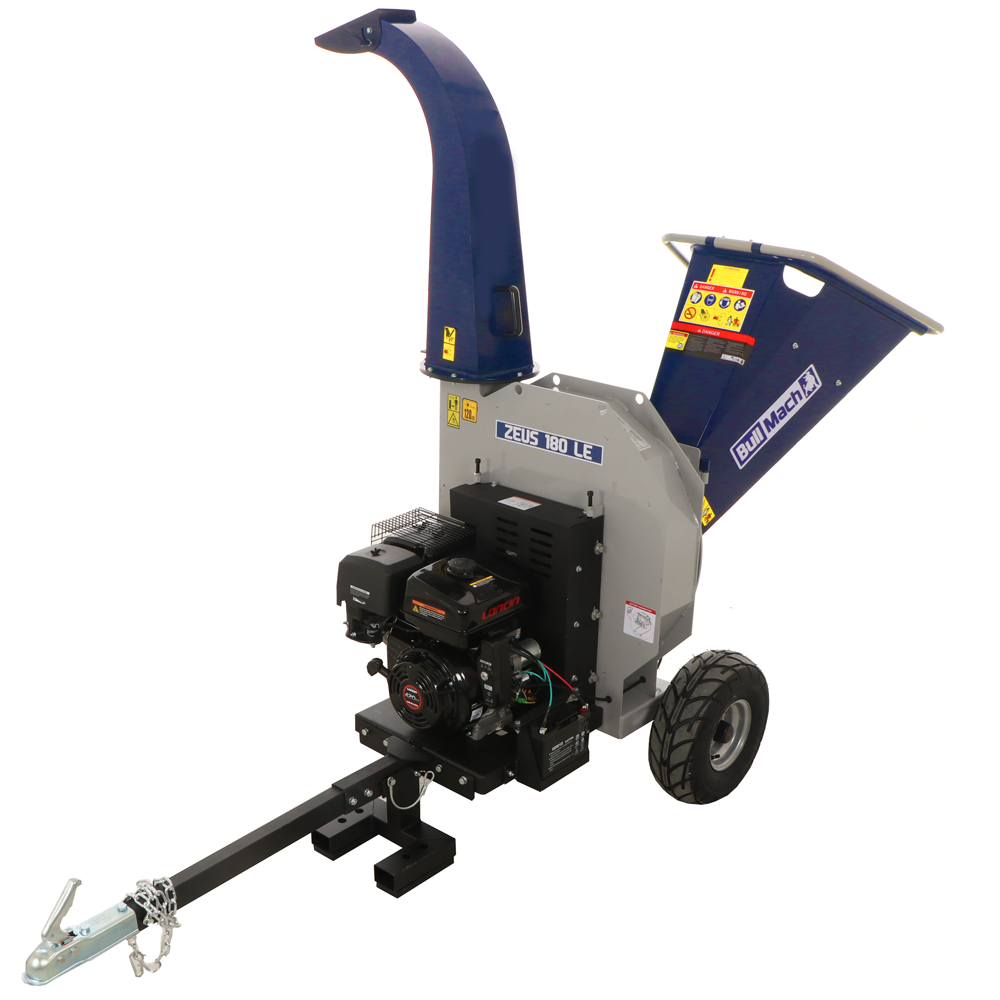

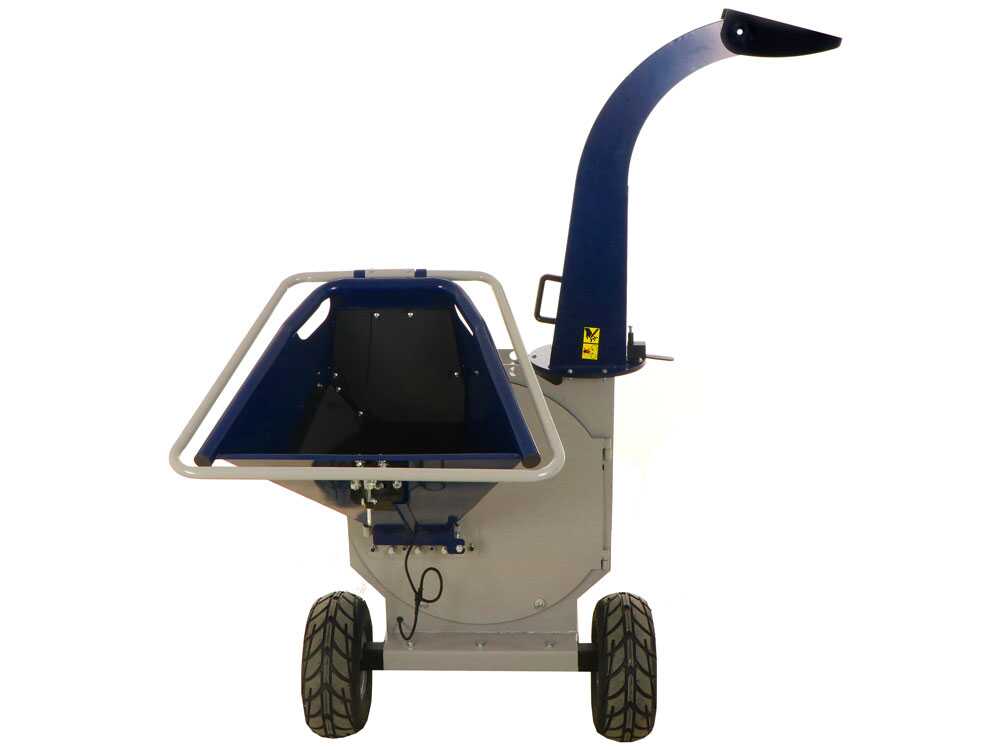

Broyeur de branches BullMach ZEUS 180 LE
Moteur Loncin G420FD 15 CV
Caractéristiques :
- Modèle et marque du moteur : Loncin G420FD
- Typologie du moteur monocylindre : 4 temps – OHV
- Typologie du cylindre : Aluminium
- Cylindrée : 420 cm³
- Puissance : 15 CV
- Type de démarrage : Électrique avec clé
Grâce au démarrage électrique très pratique par clé, démarrer la machine n’a jamais été aussi simple.
Détail du compartiment à batterie batterie 12V 9Ah.
Détail du démarrage
Puissance nominale : 15 CV
Également appelée Puissance « Commerciale », elle correspond à l’ancienne norme d’appellation de la puissance qui était utilisée ces dernières années par tous les producteurs les plus célèbres de moteurs.
* Cette donnée est encore l’une des plus diffusées et publiées sur les principales plateformes de vente, même elle est souvent majorée par rapport aux données réelles.
Puissance effective : 12,2 CV
Il s’agit de la puissance réelle transmise à l’arbre moteur. C’est la puissance indiquée comme officielle dans le manuel d’instructions ou sur les données techniques du producteur du moteur.
* C’est une donnée qui peut varier pour un même modèle de moteur par rapport au régime de rotation que le producteur de la machine a décidé d’appliquer directement au moteur.
Le moteur est FOURNI SANS HUILE.
Avant de démarrer, lire attentivement la notice d’utilisation.
Rotor central et chambre de broyage
La chambre de broyage, facilement accessible grâce au dévissage de 5 vis pratiques, permet une inspection sûre et facile pour toutes les opérations de maintenance.
À l’intérieur de la chambre de broyage se trouve un ensemble de composants fondamentaux pour le fonctionnement de la machine, tels que :
Quatre lames de coupe de grandes dimensions, elles effectuent un pré-traitement en coupant le matériau présent dans la trémie en fragments plus grossiers.
Avec deux contre-lames, qui effectuent le travail de contre-couteaux aux quatre lames principales présentes sur le rotor, le broyeur met en œuvre un effet de style ciseaux lors de la première coupe de branche.
le rotor est également équipé de 22 marteaux concasseurs en acier trempé (divisés en 6 supports, respectivement 4 de 4 et 2 de 3), ils effectuent une opération de centrifugation en réduisant les branches en petits fragments.
Pour améliorer la qualité du matériau broyé et augmenter son efficacité, une grille de broyage équipée de lames de contrôle inclinées a été installée pour assurer un broyage optimal des branches insérées dans la trémie.
Trémie unifiée et goulotte d’éjection
La trémie en acier robuste présente des dimensions généreuses, avec une grande ouverture de 60×55 cm (hauteur par largeur).
Pour faciliter l’accès et le chargement des matériaux, la trémie peut être ouverte facilement en retirant les boulons spécialement placés dans la connexion avec le broyeur. Cette solution simplifie non seulement les opérations, mais les accélère également.
Un système de sécurité à levier a été mis en place pour garantir un arrêt immédiat de l’opération en cas de situation d’urgence, cela confère un niveau de protection supplémentaire à la machine.
La goulotte d’éjection du broyeur a la capacité remarquable de pouvoir se déplacer dans une rotation complète de 360° grâce à un système pratique à manivelle qui permet d’orienter la goulotte dans la direction souhaitée.
En plus de sa polyvalence en termes d’orientation, la structure de la goulotte se caractérise par une hauteur qui permet son positionnement direct à l’intérieur des remorques de tracteurs ou de camions qui simplifie considérablement les phases de déchargement du broyat.
De plus, la possibilité de régler l’inclinaison de l’éjection permet d’avoir un contrôle précis de la distance de projection du broyat.
Un système d’arrêt immédiat en mesure de garantir une réponse rapide aux situations d’urgence.
Transmission par courroie
L’un des seuls de sa catégorie avec transmission intermédiaire à double courroie.
Cela confère une solidité hors du commun à la machine et protège le moteur ainsi que tout le mécanisme de broyage de tout type de choc interne ou de contre-coup.
Durée bien supérieure par rapport aux traditionnels systèmes utilisés par tous les constructeurs avec moteur thermique directement relié au système de broyage.
En cas de blocage du rotor causé par exemple par du bois trop épais, des pierres, etc. il n’y a aucun risque de casser l’arbre de transmission et donc de devoir jeter le moteur mais juste un glissement ou la casse de la courroie intermédiaire au maximum.
Système de tension de la courroie par vis.
Caractéristiques principales
Le pied d’appui avant est très large et garantit la stabilité de la machine. Cela permet de répartir le poids sur une plus grande surface et évite ainsi au broyeur de s’enfoncer sur des sols peu consistants.
Le broyeur est aussi doté de grandes roues pneumatiques (dimensions : 16×8.0-7 qui permettent un transport facile.
Il est doté d’un crochet d’attelage pratique. Dimensions de la boule de remorquage 50 mm
Batterie 6DM18- 12V 18Ah
Recommandations pour une utilisation correcte – Broyeurs de branches à moteur thermique
Recommandations d’utilisation
Afin de garantir une durée de vie optimale et le bon fonctionnement du broyeur de branches et végétaux, il est indispensable de respecter scrupuleusement les consignes suivantes. Le non-respect de ces recommandations constitue une utilisation inappropriée susceptible d’entraîner de graves dommages au produit (ces dommages n’étant pas couverts par la garantie).
- N’utilisez PAS le broyeur de branches et végétaux pour broyer :
- des aiguilles de pin ;
- des brins d’herbe ou des tas de feuilles ;
- des déchets humides de potager ;
- des palettes entières ou des morceaux de palettes ;
- des déchets de chantier ;
- du bois et/ou des racines souillés de terre ou de cailloux.
Ces matériaux, dépourvus d’une structure ligneuse adaptée au broyage, ont tendance à former une pâte susceptible d’obstruer la chambre de broyage et le conduit d’éjection, entraînant ainsi une surcharge du moteur. Il est en revanche possible d’introduire des branches avec leurs feuilles, à condition qu’elles soient de préférence relativement droites.
- NE PAS introduire de palettes ni de déchets de chantier : assurez-vous que les matériaux à broyer ne contiennent aucun clou, vis, fil de fer ou résidu de ciment. Tout contact avec des corps étrangers peut endommager irrémédiablement le rotor de coupe et provoquer la projection violente de fragments métalliques.
- NE broyez PAS de bois et/ou de racines recouverts de terre : la terre et le sable exercent un effet abrasif sur les lames tournant à grande vitesse, entraînant leur usure rapide. Le tranchant des lames peut se détériorer en quelques minutes, nécessitant alors une intervention d’entretien extraordinaire. De plus, la présence éventuelle de cailloux, même de petite taille, risque d’endommager sérieusement le broyeur de branches et végétaux.
- Veillez à utiliser du bois frais : le diamètre de coupe maximal indiqué se réfère au bois « vert », c’est-à-dire à des branches fraîches venant d’être coupées de la plante (il s’agit du moment idéal pour les broyer) et présentant une dureté moyenne. Pour les essences de bois particulièrement dures (par exemple : chêne, olivier, prunier, pêcher), la capacité de coupe effective du broyeur de branches et végétaux peut diminuer proportionnellement à la dureté du bois. Par ailleurs, le diamètre de coupe maximal indiqué doit rester une valeur limite atteinte occasionnellement et non une condition normale d’utilisation, afin de ne pas faire fonctionner en permanence le broyeur de branches et végétaux à la limite de ses capacités ;
- NE broyez PAS de bois sec ou séché (par exemple, de vieux poteaux, poutres ou bâtons) : le broyeur de branches et végétaux est conçu pour le broyage de branches récemment coupées. Le bois sec présente une dureté nettement supérieure à celle du bois frais et peut endommager les lames, provoquer l’apparition d’entailles sur leur tranchant ou entraîner une perte rapide de leur affûtage. Il sollicite également fortement le système de transmission.
- NE PAS introduire de matière lorsque le moteur est arrêté ou tourne à bas régime : démarrez le broyeur de branches et végétaux et laissez toujours le moteur atteindre son plein régime avant d’introduire les branches ou autres végétaux à broyer. De même, n’éteignez jamais le moteur tant qu’il reste de la matière à l’intérieur de la chambre de broyage.
- NE FORCEZ PAS L’ALIMENTATION : le broyeur de branches et végétaux doit entraîner le matériau de manière autonome grâce à son système d’auto-entraînement. Si une branche n’avance pas correctement, cela peut indiquer que les lames sont usées ou que la branche présente un nombre excessif de nœuds. Pousser excessivement le matériau dans la trémie peut provoquer le blocage du rotor de coupe et entraîner de graves dommages au système de transmission.
- NE PAS travailler avec des lames usées ou endommagées : dans ces conditions, le broyage s’effectue davantage par « choc » que par « coupe ». Les fortes vibrations et les contraintes qui en résultent peuvent entraîner de graves dommages structurels aux différents composants du broyeur de branches et végétaux.
- Conservation du carburant :
- Utilisez exclusivement des bidons homologués ;
- Vérifiez que les bidons métalliques sont propres et exempts de corrosion ;
- Conservez le carburant dans un endroit frais, sec et à l’abri de la lumière directe du soleil ;
- Utilisez l’essence dans un délai de 30 à 60 jours ;
- Si nécessaire, utilisez un stabilisateur de carburant afin de prolonger sa durée de conservation.
En cas d’inutilisation prolongée de la machine, videz le réservoir ou utilisez du carburant additionné d’un stabilisateur adapté.
Jean Louis P. –
Le montage de ce produit, lourd, nécessite deux personnes et au moins un cric ou équivalent. Démarrage du premier coup, et une heure de broyage sans bourrage. L’absence de doc ou tuto de montage permet de faire place à son imagination. Même si le risque d’erreur est faible. Néanmoins une astuce pour monter les roues d’un engin aussi lourd , et une incitation à graisser le « socle » de la cheminée seraient les bienvenus.
A noter que les palmes -sèches- sont avalées sans trop de problème, leur broyage est composé pour partie, de lanières de 10 cm env. A l’ouverture (facile)pour accéder au tambour de coupe, les couteaux ne semblent pas avoir souffert. Le casque anti bruit est le bienvenu, mais le bruit ne se propage pas trop à distance (plutôt basses fréquences). Le produit semble stable sur ses roues, la finition semble correcte. Néanmoins une vis de fixation sur le (ou du) tambour déborde sans pourvoir la rentrer. A voir à l’usage…comme d’habitude.
Noel B. –
Rapport qualité prix très satisfaisant, très belle finition, outillage robuste.
Livraison rapide est très sérieuse.
LOPEZ A. –
Bon broyeur,
Sur du chêne il mange les branches entière en 6cm de diametre sur de grande longueur, et sur de petites longueur (40cm) il mange du 13cm de diamètre sans problème.
Avec un Demi plein de 5litres j’ai fais 1.5m3 de broyat en 2h
La poignée de sécurité est gênante sur des branches touffus qui s’y accroché , elle coupe de moteur trop facilement mais si le fils est mal branché le broyeur fonctionne et la sécurité ne se déclenche plus
Hervé P. –
De belle qualité . Malgré le manque de notice de montage cela reste très simple a condition d’être 2 et avoir du matériel de levage .
Florian B. –
Pour le prix on ne peut pas s’attendre à mieux. C’est du costaud.
Pour le déplacer et le charger il fait son poids, mais ça montre l’épaisseur d’acier
Facile à assembler mais il faut être au moins 2 car très lourd
Juste un point à revoir : il y a du jeu dans la flèche d’attelage et ça donne une moins bonne impression de qualité
Eddy N. –
Assemblage assez facile malgré l’absence de notice de montage.
Petit problème au niveau de la porte , qui a nécessité un agrandissement des trous afin que les tiges filetée passent à la fermeture.
Point de vue fonctionnel, ça dépote bien , tester sur du chêne, du figuier et autre , il a broyer sans problème
Jonathan B. –
Très bonne machine, pour le prix rien à redire.
Efficace et fait le travail qu’on lui demande.
Par contre aucune notice de montage, bien dommage
Sébastien D. –
Super broyeur de branche assez facile à monter si vous êtes tout seul il vous faudra un cric minimum car c’est très lourd seul petit point négatif le timon a beaucoup trop de jeux obligés de le refaire en mettant des cales sinon c’est vraiment une machine au top
Fabrice p. –
Bon produit que l’on peut monter seul en étant un peu bricoleur et en réfléchissant un peu : oui c’est lourd, mais avec un levier de type barre à mine, c’est sans problème et sans se faire mal au dos. Je confirme qu’il n’y a aucune notice de montage. L’ensemble apparait robuste et construit sérieusement. C’est bien emballé. A voir dans le temps à l’usage.
Alain M. –
C’est un excellent broyeur qui correspond parfaitement à mon cahier des charges.
Dans les points positifs j’ai noté :
– Construction très robuste, belle qualité mécanique générale. Je connaissais déjà le moteur Loncin qui équipe aussi ma débroussailleuse à fléaux. C’est un « bourrin » sans problème qui démarre toujours au premier ou deuxième coup de corde, ou après 5s de sollicitation avec le démarreur électrique. A mon avis il est aussi bon que son grand concurrent américain de même puissance (que je connais bien aussi).
– Très bonnes performances de broyage. J’ai testé sur du laurier, branche de 2 à 6cm avec les feuilles, pas de problème. Branches de sureau, de noisetier, de bouleau, de peuplier, tout passe bien, j’ai passé des branches de 5 à 6 cm sans difficulté. Le broyat est fin, régulier, prêt au compostage ou à la couverture des périphéries des petits fruitiers. La machine accepte sans difficulté le bois mort aussi bien que les branches fraîches. Pour le bois sec et dur (cornouiller dans mon cas) il faut se limiter en diamètre à 3 ou 4 cm.
– La machine est facile à monter à condition de disposer d’un moyen de levage. Je l’ai soulevée à 1m du sol avec une chèvre d’atelier pour monter sans effort la pièce porte-timon et l’essieu. Sans outil de levage je n’aurais pas pu faire.
– Remorquage sans difficulté sur terrain plat derrière une grosse tondeuse autoporteuse. Si votre terrain a du dénivelé il faut sans doute prévoir un mini-tracteur ou un quad.
Pour les points améliorables, je note :
– il manque une notice d’entretien qui explique notamment comment démonter et affûter les lames.
– une notice de montage permettrait de gagner du temps. Sans notice on s’en tire en regardant attentivement les photos disponibles sur le site de Gaillac jardinage. Merci aux autres utilisateurs qui ont mis leurs photos, ça aide !
– j’ai installé une roue jockey sur le timon, cela rend la machine plus facile à manipuler, notamment pour la ranger au garage.
En résumé, un bon achat et un broyeur que je recommande pour un usage assez intensif (parc d’un hectare avec beaucoup d’arbres et des haies d’arbustes)
